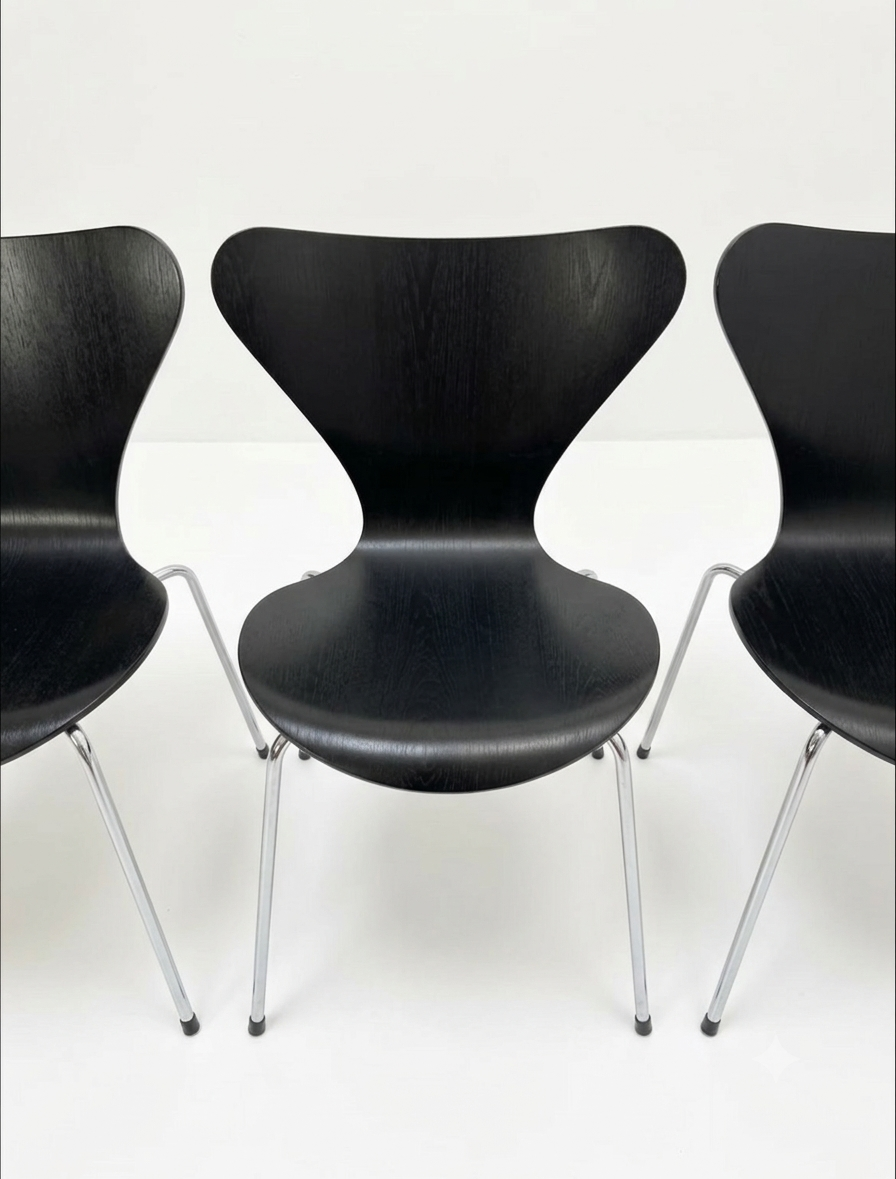

Series 7 wackelt? Sitzschale löst sich?

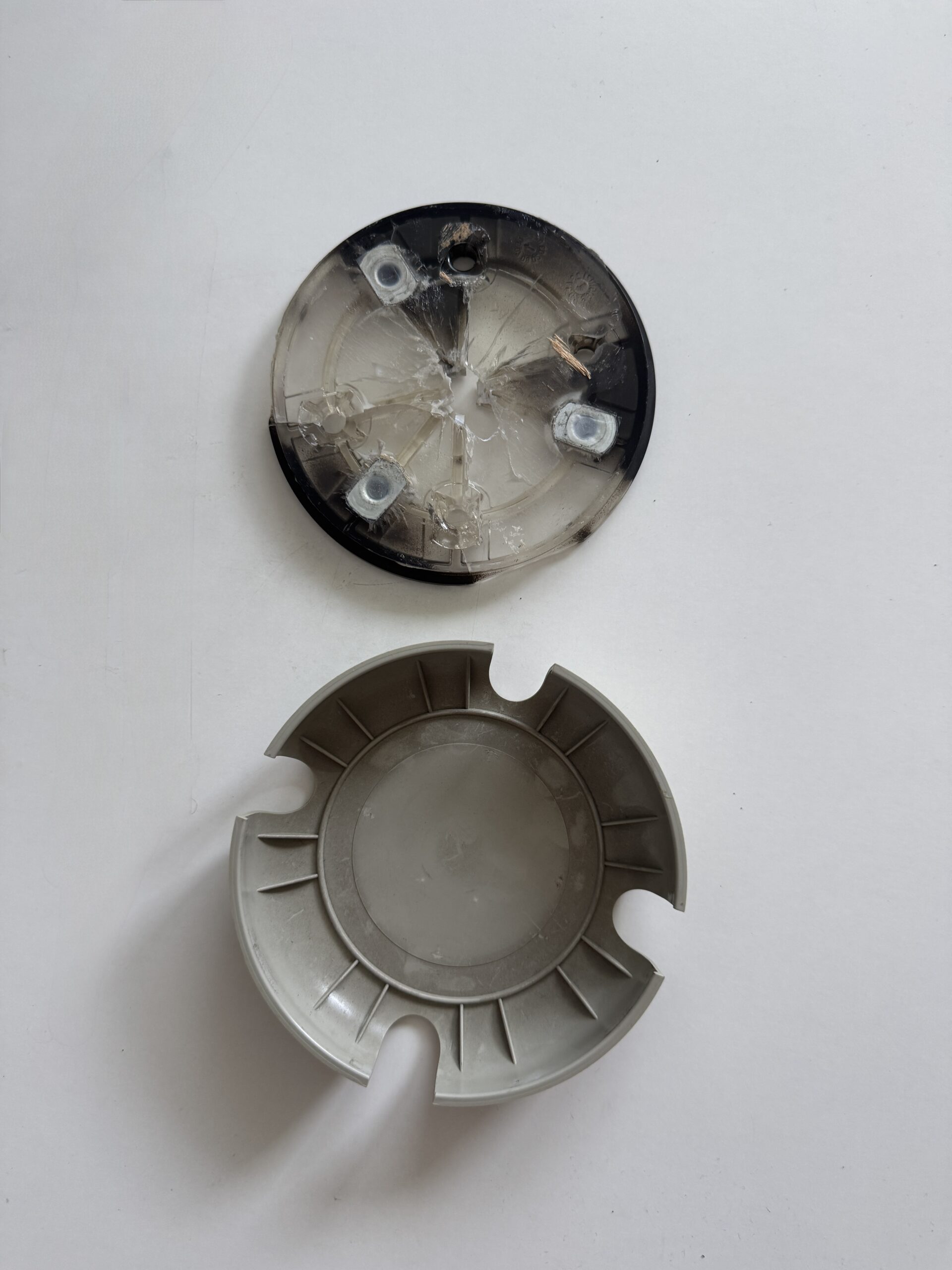

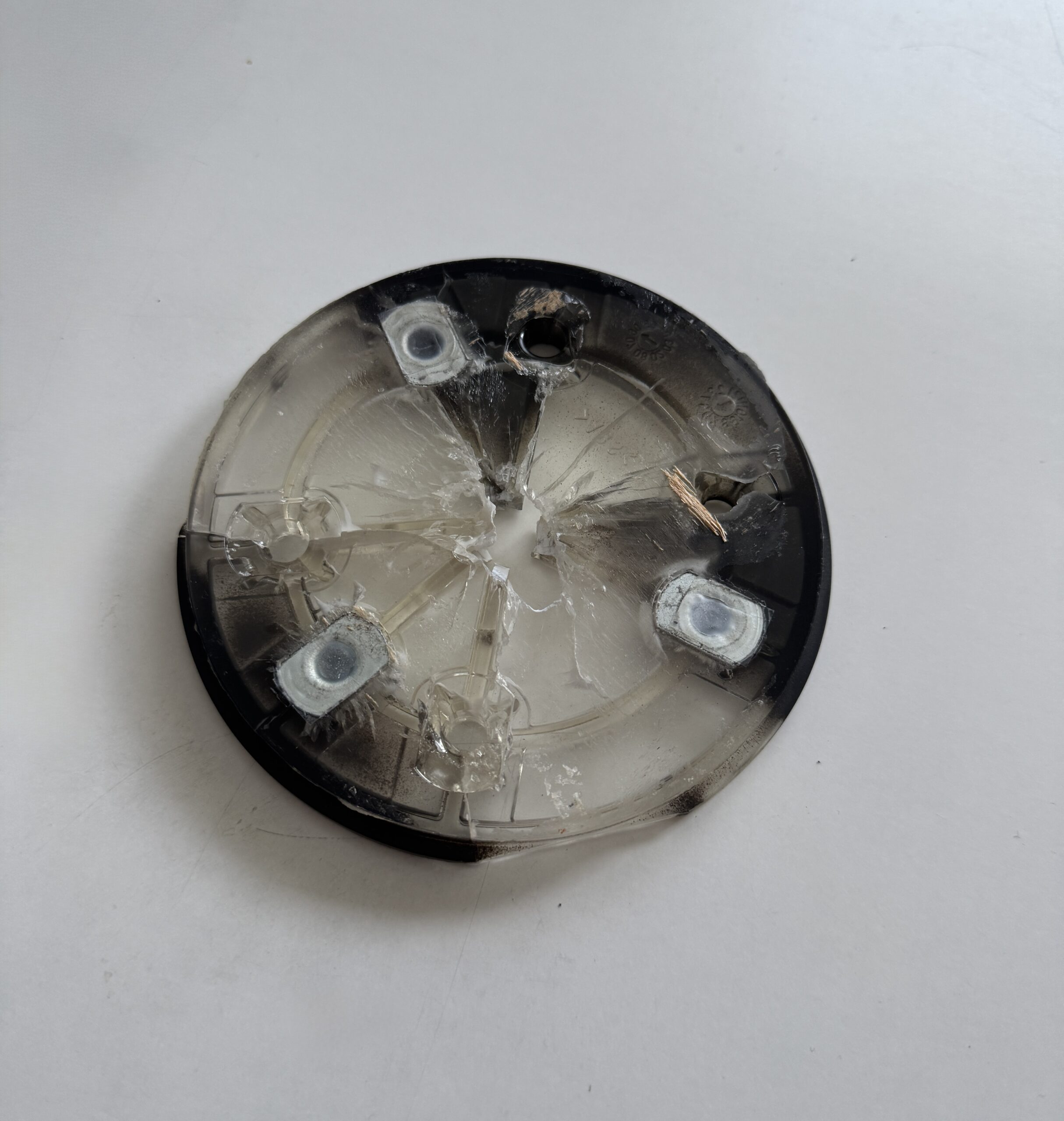

Bis etwa Ende 2002 war die Verbindungsplatte zwischen Sitzschale und Gestell aus Holz, danach aus Kunststoff. Diese Kunststoffplatte kann mit den Jahren spröde werden, dann gibt die Verbindung nach.
Die Lösung

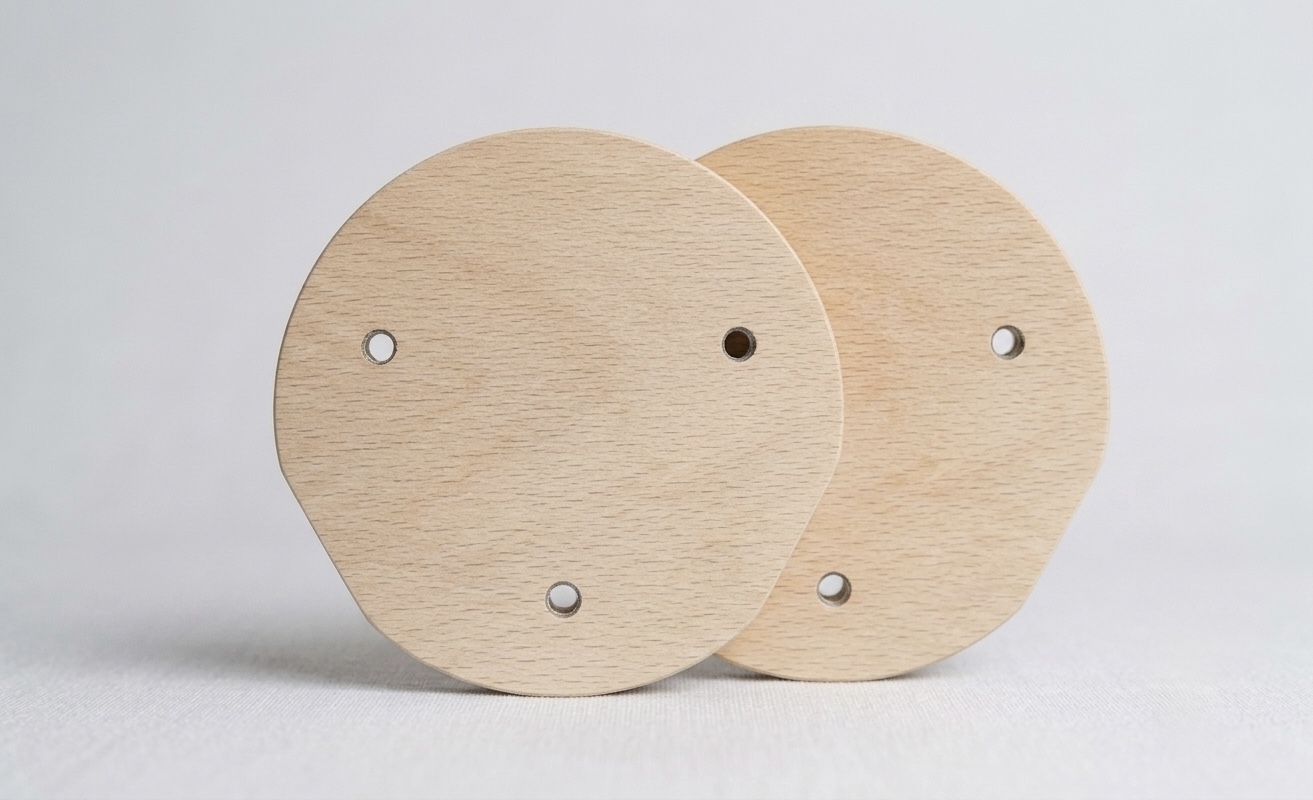

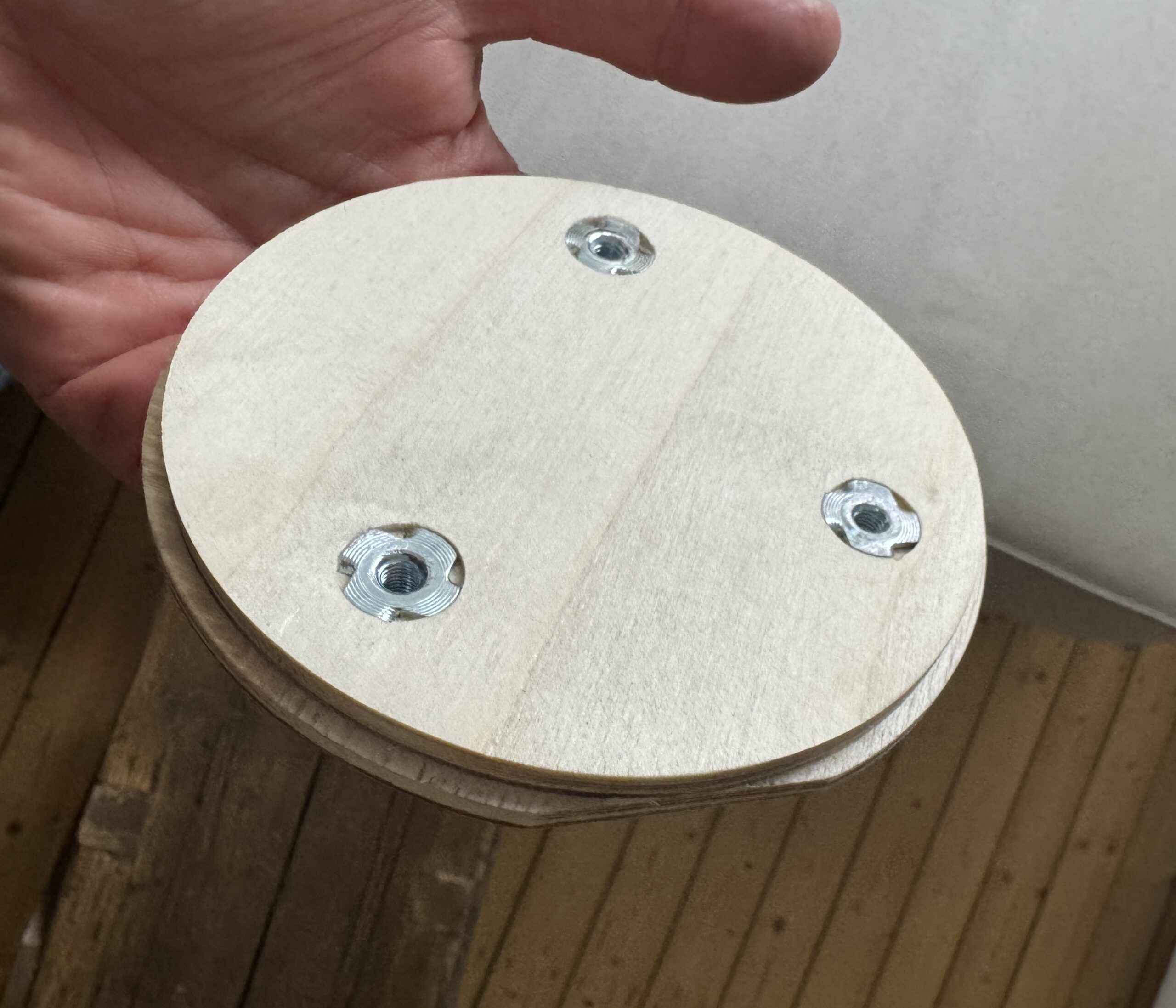

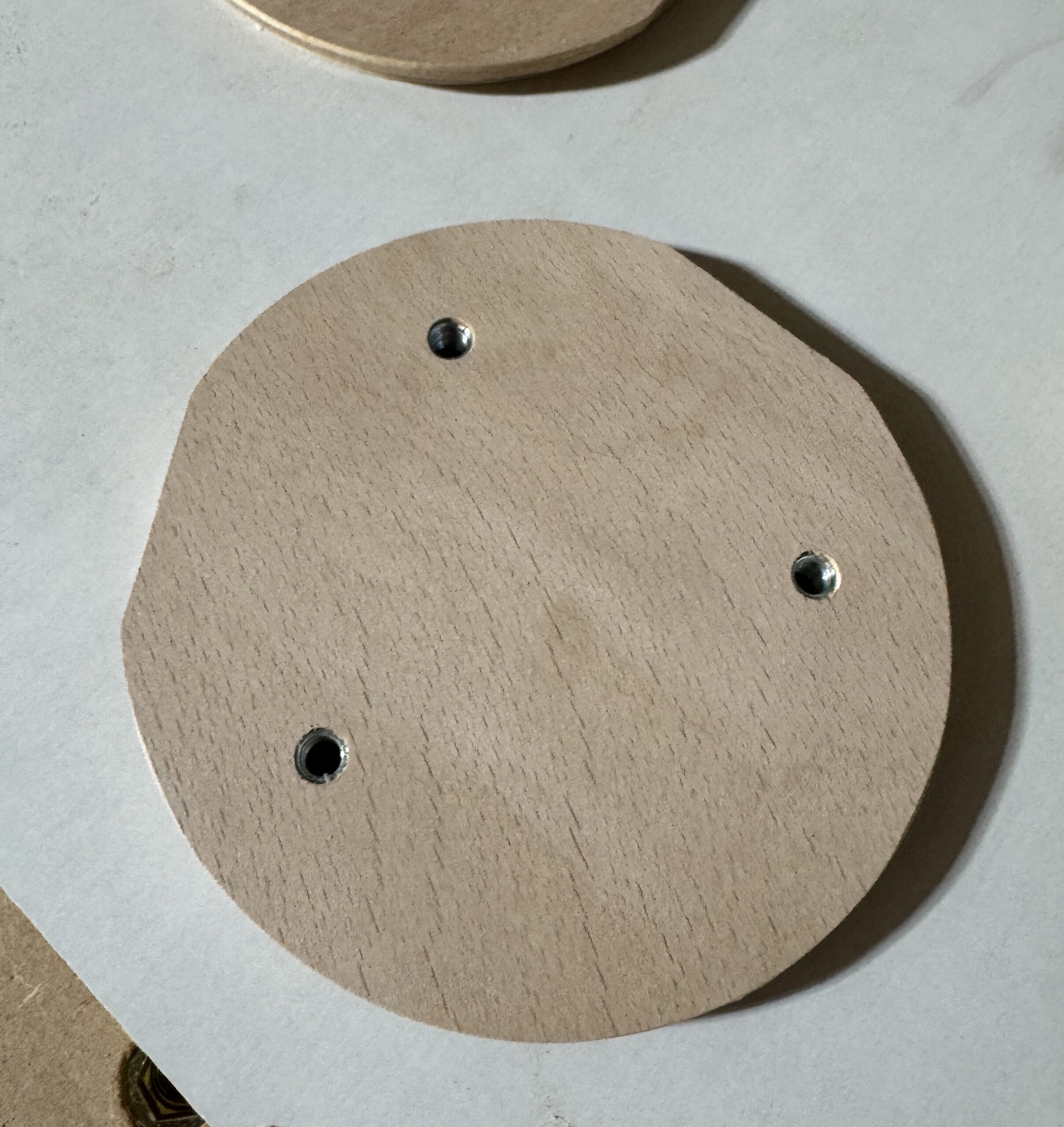

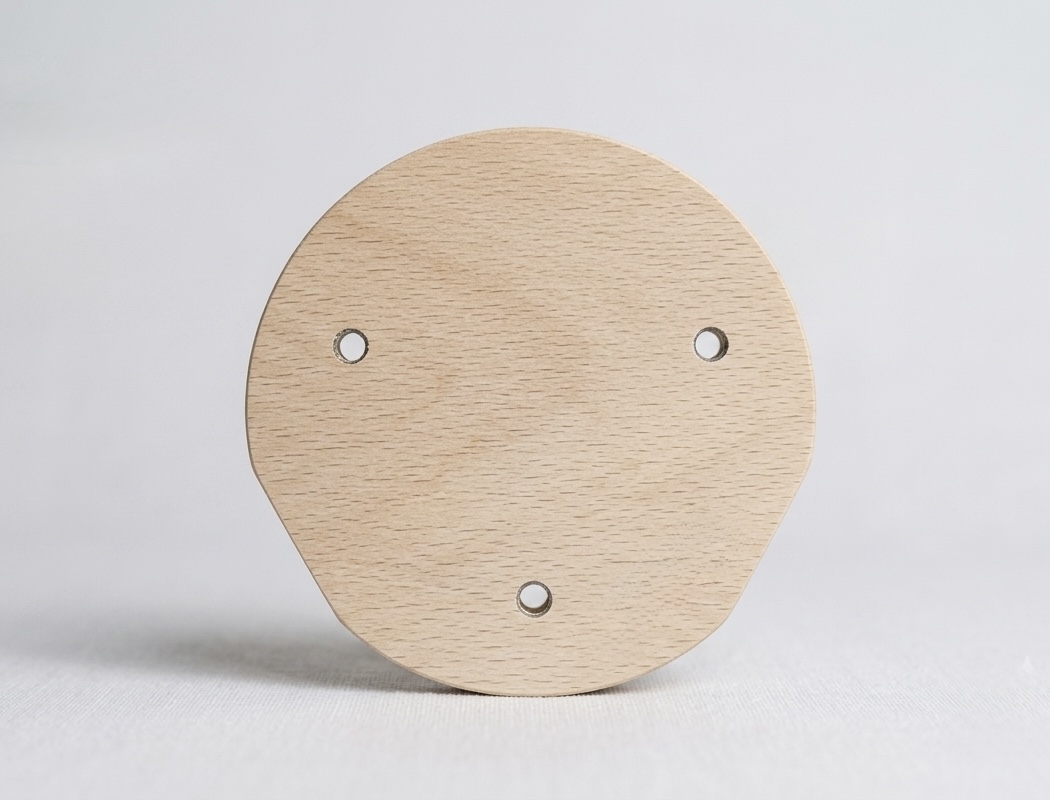

Ich fräse diese Reparaturplatte auf meiner CNC aus 10 mm Buche-Multiplex, passend zur Geometrie der Originalplatte. In den drei Schraubpunkten sitzen Gewindeeinsätze M6 aus Stahl. Die Platte wird mit der Schale verklebt und mit dem Gestell verschraubt.
Passend für (nur Modelle mit Holzschale, nicht für gepolsterte Stühle):
- Series 7: 3107, 3207, Junior
- Lily: 3108, 3208
- Ameise: 3100, 3101
- Grand Prix: 3130, 4130
- Series 7 Drehstuhl mit Gasfeder: 3117, 3217
Unsicher? Schicken Sie mir ein Foto der Unterseite, ich prüfe es gern.
Lieferumfang

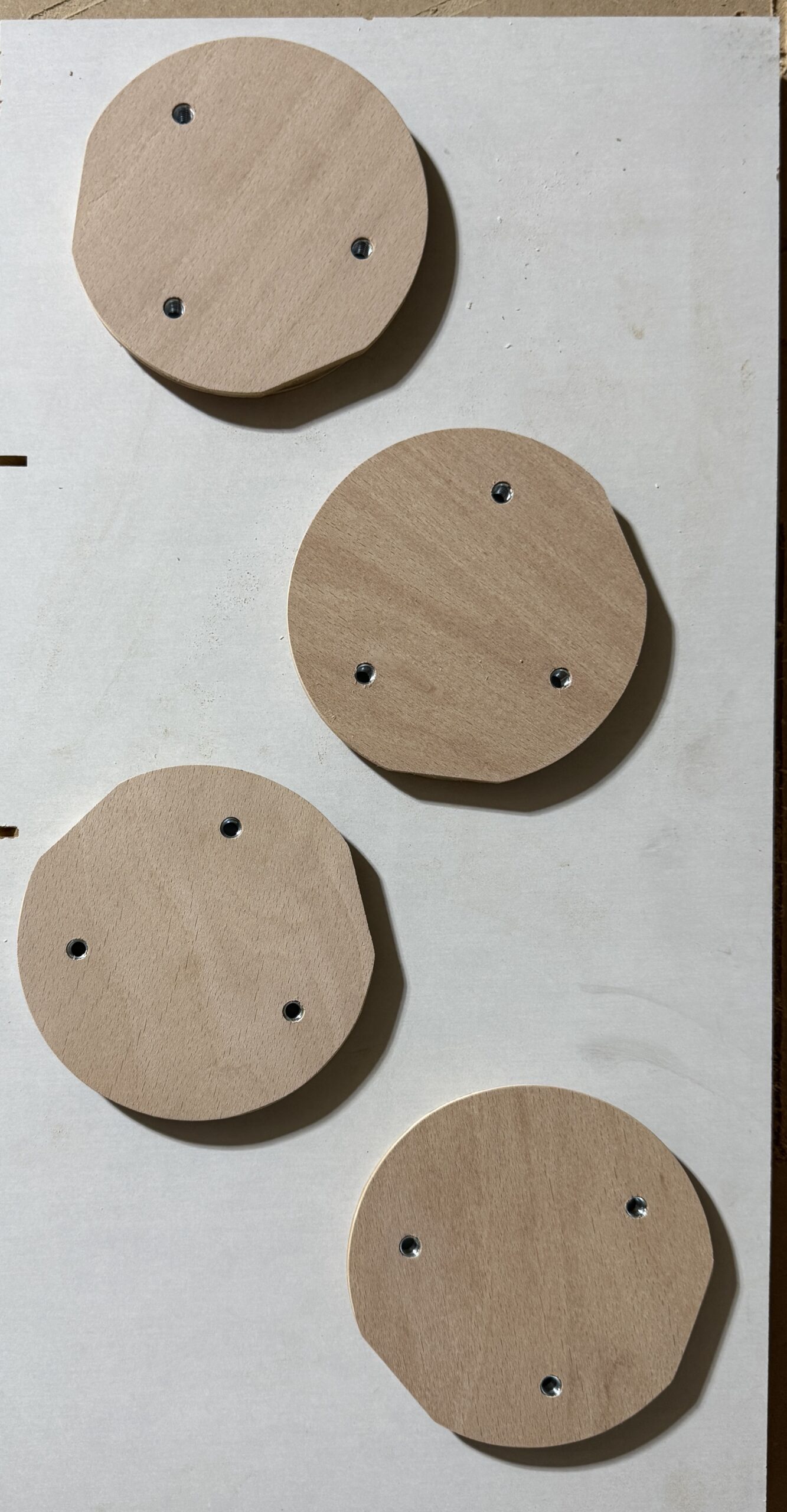

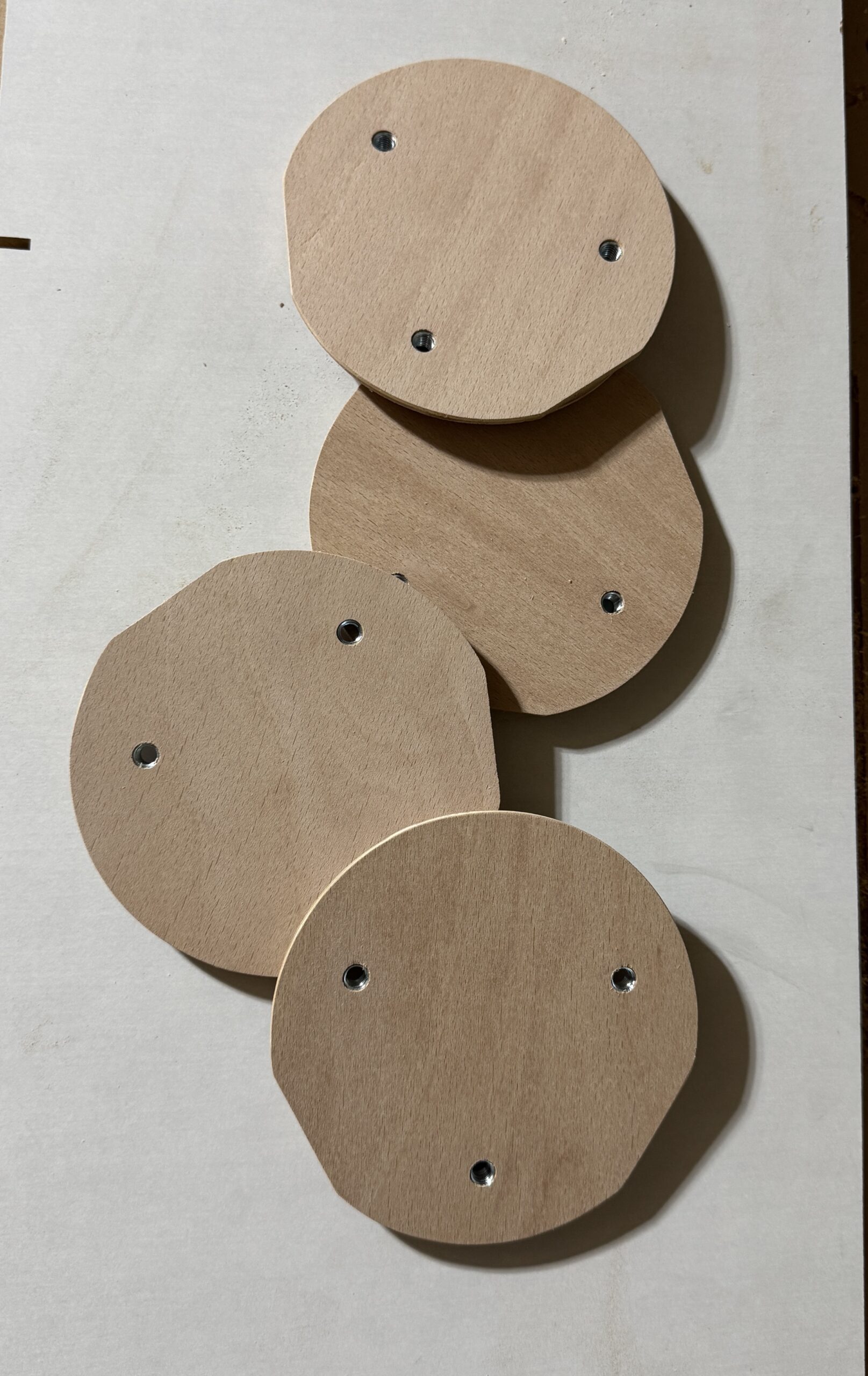

- 1 Reparaturplatte aus Buche-Multiplex mit 3 eingesetzten Stahl-Gewindeeinsätzen M6 (im 2er-Set 2 Platten, im 4er-Set 4 Platten)
Nicht enthalten: Kleber, Schrauben und Werkzeug. Die Platte wird als Einzelteil geliefert; den Einbau führen Sie selbst oder ein Fachbetrieb durch.
Einbau in Kürze
- Sitzschale vom Gestell abschrauben.
- Alte Kunststoffplatte und alle Kleberreste vollständig entfernen, bis blankes Holz sichtbar ist.
- Platte trocken auflegen: Die Seite mit dem Absatz zeigt zur Schale, die glatte Seite zum Gestell. Lochbild zum Gestell ausrichten.
- Mit 2K-Epoxidkleber vollflächig verkleben, ausrichten und bis zur vollständigen Aushärtung fixieren. Aushärtezeit laut Kleberhersteller.
- Gestell mit M6-Schrauben anschrauben: die alten Schrauben oder neue in gleicher Länge. Nicht überdrehen.
Wichtige Hinweise
- Die Schrauben dürfen auf der Schalenseite nicht über die Platte hinausstehen.
- Nur verwenden, wenn die Holzschale selbst unbeschädigt ist. Bei Rissen oder aufgequollenem Holz bitte nicht einbauen.
- Den Stuhl erst nach vollständiger Aushärtung benutzen.
- Vor der ersten Benutzung und nach einigen Wochen prüfen, ob alles fest sitzt.
Kein Originalteil
Diese Platte stellt nicht Fritz Hansen her, und es besteht keine Verbindung zu Fritz Hansen. Die Namen Fritz Hansen, Series 7, Lily, Ameise, Grand Prix und Arne Jacobsen nenne ich nur, damit Sie sehen, für welche Stühle die Platte passt. Sie sind Marken oder Namen ihrer jeweiligen Inhaber.
